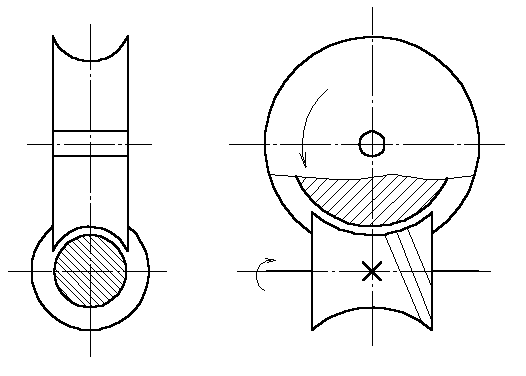

 環面蝸桿減速機的特征是,蝸桿體在軸向的外形是以凹圓弧為母線所形成的旋轉曲面,所以把這種蝸桿傳動叫做環面蝸桿傳動(見下圖)。在這種傳動的嚙合帶內,蝸輪的節圓位于蝸桿的節弧面上,亦即蝸桿的節弧沿蝸輪的節圓包著蝸輪。在中間平面內,蝸桿和蝸輪都是直線齒廓。由于同時相嚙合的齒對多,而且輪齒的接觸線與蝸桿齒運動的方向近似于垂直,這就大大改善了輪齒受力情況和潤滑油膜形成的條件,因而承載能力約為阿基米德蝸桿傳動的2~4倍,效率一般高達0.85~0.9;但它需要較高的制造和安裝精度。
環面蝸桿減速機的特征是,蝸桿體在軸向的外形是以凹圓弧為母線所形成的旋轉曲面,所以把這種蝸桿傳動叫做環面蝸桿傳動(見下圖)。在這種傳動的嚙合帶內,蝸輪的節圓位于蝸桿的節弧面上,亦即蝸桿的節弧沿蝸輪的節圓包著蝸輪。在中間平面內,蝸桿和蝸輪都是直線齒廓。由于同時相嚙合的齒對多,而且輪齒的接觸線與蝸桿齒運動的方向近似于垂直,這就大大改善了輪齒受力情況和潤滑油膜形成的條件,因而承載能力約為阿基米德蝸桿傳動的2~4倍,效率一般高達0.85~0.9;但它需要較高的制造和安裝精度。
